RILIEVO TRAMITE SCENE
Infine è stato eseguito un modello 3D tramite il software "FARO SCENE", in grado di elaborare le scansioni Laser Scanner effettuate con gli altri gruppi e guidate dal Prof. Cardaci per creare direttamente un modello 3D della facciata.

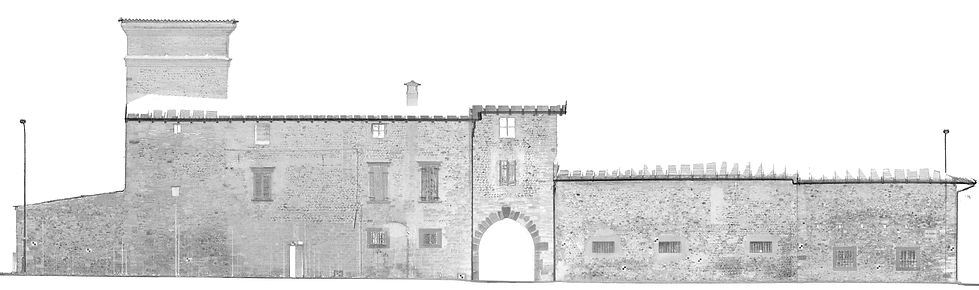

Questa la proiezione ortografica ottenuta alla fine del procedimento.
Il passaggi da seguire per giungere al risultato finale sono i seguenti:
1) Creazione di un nuovo progetto ed importazione delle scansioni grezze, (file con estensione .fls contenenti tutte le informazioni sui punti e le misure).
2) Si passa poi alla pre-elaborazione ed al preprocesso basati su target, dove, una volta indicati gli elementi da individuare (sfere, scacchiere, riferimenti naturale e artificiali, piani) e i sensori su cui poter contare (solo GPS nel nostro caso), ci verrà restituito un primo risultato, con relative proprietà e tensioni dei target.
3) La seconda elaborazione invcece si basa sulla lavorazione "da nuvola a nuvola", e permette di meglio collocare le scansioni e di affinare i risultati. Ora possiamo creare la nuvola di punti tramite l'apposito comando.

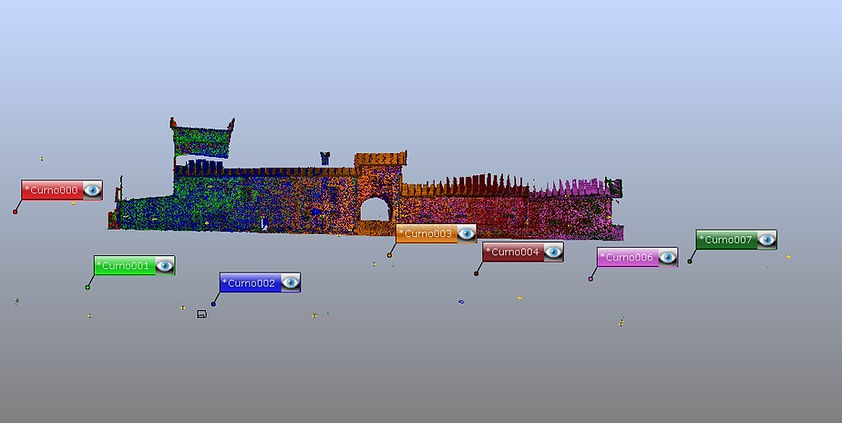

Qui sotto vediamo il modello 3D e da quali scansioni sono stati presi i punti che compongono la nostra nuvola.
Per creare la proiezione ortografica ottenuta, bisogna creare una "clipping box", che ci permette di selezionare accuratamente la zona di interesse per poi realizzare la nostra immagine attraverso l'apposito comando.
